Una conexión mal planteada puede provocar fugas, disparos del diferencial o un consumo mucho mayor del necesario. En esta guía muestro cómo interpretar un esquema de instalación de un termo eléctrico, qué elementos debe incluir, cómo se conectan el agua y la electricidad en una vivienda española y qué decisiones ayudan a reducir pérdidas de calor.
La instalación correcta combina seguridad, acceso y eficiencia
- Entrada de agua fría con manguito dieléctrico, válvula de seguridad y desagüe.
- Circuito eléctrico C4 protegido con magnetotérmico de 16 A, conductor de 2,5 mm² y toma de tierra.
- El termo debe llenarse por completo antes de conectarlo a la corriente.
- El aislamiento de las tuberías de agua caliente reduce el tiempo de espera y las pérdidas térmicas.
- En cuartos de baño hay que respetar las zonas de seguridad y las instrucciones del fabricante.
Qué debe mostrar un esquema completo del termo
Un buen esquema no representa únicamente dos tubos conectados al aparato. Debe enseñar por separado el circuito hidráulico y el circuito eléctrico, porque cada uno tiene riesgos y requisitos diferentes.
RED DE AGUA FRÍA
│
Llave de corte
│
Manguito dieléctrico
│
Válvula de seguridad ───────► Desagüe
│
Entrada azul del termo
│
Depósito de agua caliente
│
Salida roja ── Manguito dieléctrico ── Tubería aislada ── Grifos
CUADRO ELÉCTRICO
│
Protecciones de la vivienda
│
Circuito C4 independiente
│
Magnetotérmico + diferencial
│
Interruptor bipolar o conexión prevista por el fabricante
│
Termo con toma de tierra
La flecha de la válvula de seguridad debe apuntar hacia el termo, siguiendo el sentido de entrada del agua. Esta pieza permite aliviar la presión cuando el agua se calienta y se dilata. Que gotee ligeramente durante el calentamiento puede ser normal, pero el agua debe conducirse a un desagüe visible y seguro.
| Elemento | Función | Error habitual |
|---|---|---|
| Llave de corte | Permite cerrar el suministro para realizar trabajos. | Instalarla entre la válvula de seguridad y el termo. |
| Manguito dieléctrico | Reduce el contacto directo entre metales distintos y la corrosión galvánica. | Omitirlo por considerarlo un accesorio secundario. |
| Válvula de seguridad | Protege el depósito frente a una presión excesiva. | Montarla al revés o bloquear su salida. |
| Aislamiento de tuberías | Conserva la temperatura del agua caliente. | Dejar desnudos los primeros metros de tubería. |
Cómo conectar el circuito de agua sin provocar fugas
La conexión hidráulica empieza por identificar los racores del aparato. En la mayoría de modelos, el azul corresponde a la entrada de agua fría y el rojo a la salida de agua caliente. Aun así, yo siempre compruebo el manual, porque confiar solo en el color puede salir caro si el modelo está marcado de otra manera.
Orden recomendado en la entrada fría
- Coloca una llave de corte en la tubería de alimentación.
- Instala el manguito antielectrolítico o dieléctrico.
- Enrosca la válvula de seguridad directamente en la entrada fría del termo.
- Conecta la descarga de la válvula a un desagüe mediante una tubería adecuada.
No debe existir una llave de paso entre la válvula de seguridad y el depósito, ya que alguien podría cerrarla y dejar el termo sin protección. La salida de descarga tampoco se debe taponar ni reducir de forma que impida evacuar agua en caso de sobrepresión.
En la salida caliente se coloca otro manguito dieléctrico antes del latiguillo o de la tubería. Si la red tiene una presión elevada, el instalador puede valorar un reductor de presión y, cuando el volumen de expansión lo justifique, un vaso de expansión sanitaria. La presión límite y la necesidad de estos elementos dependen del fabricante y de la instalación existente.
Una válvula mezcladora termostática también puede ser útil. Mezcla el agua almacenada, que puede estar muy caliente, con agua fría para entregar una temperatura más estable y reducir el riesgo de quemaduras. No siempre es imprescindible, pero me parece especialmente recomendable en viviendas con niños, personas mayores o usuarios vulnerables.

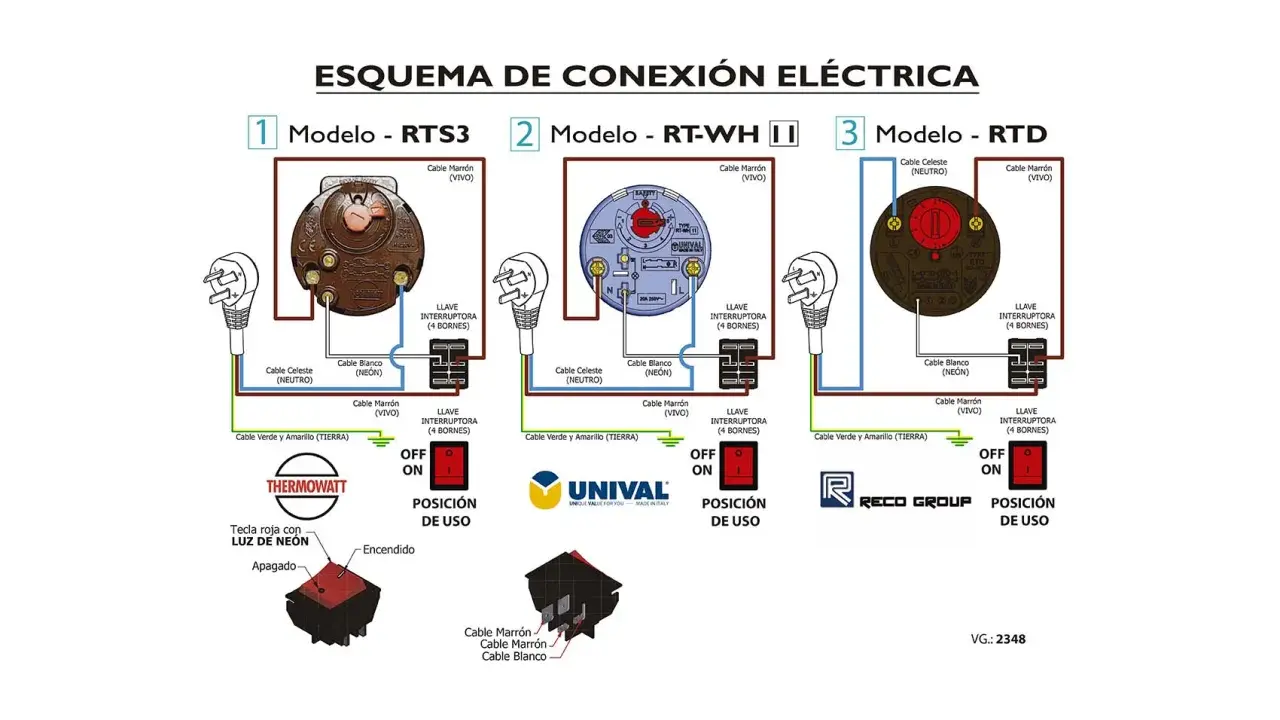

Cómo debe ser la conexión eléctrica en España
El Reglamento Electrotécnico para Baja Tensión incluye el termo eléctrico dentro del circuito C4, destinado también a lavadoras y lavavajillas. La configuración habitual contempla un magnetotérmico de 16 A y conductores de 2,5 mm² con conductor de protección, aunque el diseño final debe adaptarse a la potencia, la longitud de la línea y las condiciones reales del cuadro.
La guía de aplicación de la ITC-BT-25 recomienda dividir ese circuito en líneas independientes para el termo, la lavadora y el lavavajillas. En la práctica, un termo de 1.500 W consume aproximadamente 6,5 A a 230 V, mientras que uno de 2.000 W ronda los 8,7 A. Eso no autoriza a reutilizar cualquier enchufe, porque también cuentan el estado del cableado, la protección y la ubicación.
- La línea debe salir del cuadro eléctrico con su protección correspondiente.
- Debe existir protección diferencial de alta sensibilidad, normalmente de 30 mA en viviendas.
- El aparato tiene que quedar conectado a una toma de tierra efectiva.
- No conviene utilizar regletas, alargadores ni enchufes deteriorados.
- La desconexión debe permitir cortar todos los conductores activos cuando así lo exija el equipo o la solución adoptada.
La conexión dentro del cuadro y cualquier trabajo en zonas húmedas debe realizarlo un instalador habilitado. El agua y la electricidad forman una combinación que no admite improvisaciones, aunque el esquema parezca sencillo.
Dónde colocar el termo y cómo reducir las pérdidas de calor
La ubicación influye tanto en la seguridad como en el consumo. Lo ideal es instalarlo cerca de los puntos de uso para acortar la tubería de agua caliente, pero sin sacrificar el acceso para revisar el ánodo, la resistencia, las conexiones y la válvula de seguridad.
El soporte debe aguantar el peso del aparato lleno. Un termo de 80 litros puede superar fácilmente los 100 kg en funcionamiento, por lo que no basta con fijarlo a un tabique débil o utilizar tacos inadecuados. La pared, los anclajes y la posición vertical u horizontal deben ser compatibles con el modelo.
En el apartado de climatización y aislamiento, el detalle que más suele notarse es revestir las tuberías de agua caliente con aislamiento térmico continuo. Hay que prestar especial atención a los primeros metros desde la salida del termo, a los codos y a los tramos que pasan por falsos techos, garajes o zonas exteriores.
También ayuda ajustar la temperatura sin excesos. Una regulación demasiado alta aumenta las pérdidas, favorece la acumulación de cal y eleva el riesgo de quemaduras. La temperatura adecuada depende del uso, la calidad del agua, el programa de desinfección del equipo y las indicaciones del fabricante.
Puesta en marcha y fallos que conviene evitar
Antes de dar corriente, abre la llave de entrada y un grifo de agua caliente. Cuando salga un chorro continuo, sin aire ni interrupciones, el depósito estará lleno. Solo entonces se debe conectar el aparato, porque activar la resistencia con el depósito vacío puede quemarla en pocos minutos.
Después reviso todas las uniones, observo la descarga de la válvula y compruebo que el diferencial y las protecciones funcionan correctamente. Una pequeña dilatación de los materiales puede hacer aparecer una fuga durante las primeras horas, incluso cuando la instalación parecía seca al terminar.
Lee también: 7000 BTU - qué significan y cuántos metros pueden enfriar
Errores que acortan la vida del equipo
- Conectar el termo antes de llenarlo.
- Instalar la válvula de seguridad en la salida caliente.
- Bloquear, taponar o esconder la tubería de descarga.
- Eliminar los manguitos dieléctricos para ahorrar unos pocos euros.
- Colocar el aparato sin revisar la resistencia de la pared.
- Ignorar goteos continuos, ruidos de ebullición o disparos repetidos del diferencial.
La cal modifica el comportamiento de la resistencia y puede aumentar el tiempo de calentamiento. Por eso conviene revisar el ánodo de magnesio, la resistencia y la válvula según la dureza del agua y el programa del fabricante. En una zona con agua muy dura, el mantenimiento puede necesitarse antes que en una vivienda con agua blanda.
El pequeño detalle que evita muchos problemas después
Antes de cerrar muebles o falsos techos, dejaría siempre accesibles la llave de corte, la válvula de seguridad y las conexiones. Una instalación bonita pero imposible de inspeccionar termina siendo más cara de mantener.
El esquema más fiable es el que permite seguir el recorrido de principio a fin. Agua fría protegida, agua caliente aislada, circuito eléctrico independiente y una fijación capaz de soportar el depósito lleno. Si cualquiera de esos cuatro puntos genera dudas, merece la pena detener la obra y pedir una revisión profesional antes de poner el termo en servicio.
